ドブメッキ 丸ワッシャー サイズ一覧表
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
|---|---|---|---|---|

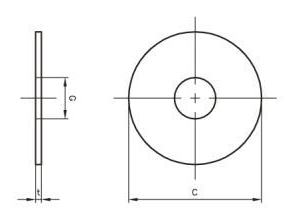

| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M6 | 1/4(にぶ） | ISO | 6.6ｘ12.5ｘ1.6t | |
| M6 | 1/4(にぶ） | JIS | 6.5ｘ13ｘ1.0t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ16ｘ1.6t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ18ｘ1.6t | |
| M6 | 1/4(にぶ） | ウィット | 7ｘ19ｘ1.6t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ20ｘ1.6t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ20ｘ2.3t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ22ｘ1.6t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ25ｘ1.6t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ25ｘ2.3t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ25ｘ3.2t | |
| M6 | 1/4(にぶ） | 特殊サイズ | 6.5ｘ30ｘ1.6t | |
| M8 | 5/16(にぶごりん） | ISO 小型 | 8.4ｘ15.5ｘ1.6t | |
| M8 | 5/16(にぶごりん） | JIS 小型 | 8.5ｘ16ｘ1.2t | |
| M8 | 5/16(にぶごりん） | ISO 磨 | 8.4ｘ17ｘ1.6t | 特殊品 |
| M8 | 5/16(にぶごりん） | ISO | 9ｘ17ｘ1.6t | |
| M8 | 5/16(にぶごりん） | JIS | 8.5ｘ18ｘ1.6t | |
| M8 | 5/16(にぶごりん） | 8.5ｘ18ｘ2.0t | ||
| M8 | 5/16(にぶごりん） | ハイテン用 | 8.5ｘ18ｘ2.3t | S45C(H)材 |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ20ｘ1.6t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ20ｘ2.0t | |
| M8 | 5/16(にぶごりん） | ウィット | 9ｘ22ｘ1.6t | |
| M8 | 5/16(にぶごりん） | ウィット | 9ｘ22ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ25ｘ1.6t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ25ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ25ｘ3.2t | |
| M8 | 5/16(にぶごりん） | 木材用 | 9ｘ26ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ28ｘ3.0t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ30ｘ1.6t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ30ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ30ｘ3.0t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ32ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ35ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ40ｘ2.3t | |
| M8 | 5/16(にぶごりん） | 特殊サイズ | 8.5ｘ50ｘ3.2t | |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M10 | 3/8(さんぶ） | JIS 小型 | 10.5ｘ18ｘ1.6t | |
| M10 | 3/8(さんぶ） | ISO 小型 | 10.5ｘ18ｘ2.0t | |
| M10 | 3/8(さんぶ） | ISO 磨 | 10.5ｘ21ｘ2.0t | |
| M10 | 3/8(さんぶ） | ISO | 11ｘ21ｘ2.0t | |
| M10 | 3/8(さんぶ） | JIS | 11ｘ22ｘ1.6t | |
| M10 | 3/8(さんぶ） | 10.5ｘ22ｘ2.0t | ||
| M10 | 3/8(さんぶ） | 10.5ｘ22ｘ2.3t | ||
| M10 | 3/8(さんぶ） | ハイテン用 | 10.5ｘ22ｘ3.2t | |
| M10 | 3/8(さんぶ） | 11ｘ24ｘ2.0t | ||
| M10 | 3/8(さんぶ） | ウィット | 11ｘ25ｘ1.6t | |
| M10 | 3/8(さんぶ） | ウィット | 11ｘ25ｘ2.3t | |
| M10 | 3/8(さんぶ） | ウィット | 11ｘ25ｘ3.2t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 10.5ｘ26ｘ2.3t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ30ｘ1.6t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ30ｘ2.3t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ30ｘ3.2t | |
| M10 | 3/8(さんぶ） | 木材用 | 10.5ｘ32ｘ1.6t | |
| M10 | 3/8(さんぶ） | 木材用 | 10.5ｘ32ｘ2.3t | |
| M10 | 3/8(さんぶ） | 木材用 | 10.5ｘ32ｘ3.2t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ35ｘ2.3t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ35ｘ3.2t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ40ｘ2.3t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ40ｘ3.2t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ40ｘ4.5t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ50ｘ2.3t | |
| M10 | 3/8(さんぶ） | 特殊サイズ | 11ｘ50ｘ3.2t | |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M12 | 1/2(よんぶ） | ISO 小型 | 13ｘ21ｘ2.5t | |
| M12 | 1/2(よんぶ） | JIS 小型 | 12.5ｘ22ｘ2.3t | |
| M12 | 1/2(よんぶ） | ISO磨 | 13ｘ24ｘ2.5t | |
| M12 | 1/2(よんぶ） | ISO | 14ｘ24ｘ2.3t | |
| M12 | 1/2(よんぶ） | JIS M12 | 12.5ｘ26ｘ2.3t | |
| M12 | 1/2(よんぶ） | JIS M12 | 13.5ｘ26ｘ2.3t | |
| M12 | 1/2(よんぶ） | JIS W1/2 | 14.5ｘ26ｘ2.3t | |
| M12 | 1/2(よんぶ） | ハイテン用 | 13ｘ26ｘ3.2t | S45C(H)材 |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ30ｘ2.3t | |
| M12 | 1/2(よんぶ） | 鉄骨用 | 13.5ｘ30ｘ3.2t | |
| M12 | 1/2(よんぶ） | 鉄骨用 | 13.5ｘ30ｘ4.5t | |
| M12 | 1/2(よんぶ） | 鉄骨用 | 13.5ｘ30ｘ6.0t | |
| M12 | 1/2(よんぶ） | 鉄骨用 | 13.5ｘ30ｘ9.0t | |
| M12 | 1/2(よんぶ） | ウィット | 14.5ｘ32ｘ1.6t | |
| M12 | 1/2(よんぶ） | ウィット | 14.5ｘ32ｘ2.3t | |
| M12 | 1/2(よんぶ） | ウィット | 14.5ｘ32ｘ3.2t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 12.5ｘ34ｘ4.5t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ35ｘ2.3t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ35ｘ3.2t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ35ｘ4.5t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13ｘ37ｘ3.0t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 14.5ｘ38ｘ3.2t | |
| M12 | 1/2(よんぶ） | 木材用 | 13.5ｘ40ｘ2.3t | |
| M12 | 1/2(よんぶ） | 木材用 | 14.5ｘ40ｘ3.2t | |
| M12 | 1/2(よんぶ） | 木材用 | 14ｘ40ｘ4.5t | |
| M12 | 1/2(よんぶ） | 木材用 | 13.5ｘ40ｘ6.0t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ45ｘ3.2t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ45ｘ4.5t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ50ｘ2.3t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ50ｘ3.2t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ50ｘ4.5t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ50ｘ6.0t | |
| M12 | 1/2(よんぶ） | 特殊サイズ | 13.5ｘ60ｘ5t | |
| M14 | ISO 小型 | 15ｘ24ｘ2.5t | ||
| M14 | JIS 小型 | 15ｘ26ｘ2.3t | ||
| M14 | ISO | 16ｘ28ｘ3.2t | ||
| M14 | JIS | 15ｘ30ｘ2.6t | ||
| M14 | ハイテン用 | 15ｘ30ｘ3.2t | S45C(H)材 | |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M16 | 5/8(ごぶ） | ISO 小型 | 17ｘ28ｘ3.0t | |
| M16 | 5/8(ごぶ） | JIS 小型 | 17ｘ30ｘ2.6t | |
| M16 | 5/8(ごぶ） | ISO 磨 | 17ｘ30ｘ3.0t | |
| M16 | 5/8(ごぶ） | ISO | 18ｘ30ｘ3.2t | |
| M16 | 5/8(ごぶ） | JIS 磨 | 17ｘ32ｘ2.6t | |
| M16 | 5/8(ごぶ） | JIS 黒 | 18ｘ32ｘ3.2t | |
| M16 | 5/8(ごぶ） | ハイテン用 | 17ｘ32ｘ4.5t | S45C(H)材 |
| M16 | 5/8(ごぶ） | ウィット | 18ｘ38ｘ2.3t | |
| M16 | 5/8(ごぶ） | ウィット | 18ｘ38ｘ3.2t | |
| M16 | 5/8(ごぶ） | ウィット | 18ｘ38ｘ4.5t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 17.5ｘ40ｘ2.3t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18ｘ40ｘ3.2t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18x40x4.5t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18x40x6.0t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18x40x8.0t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18x40x9.0t | |
| M16 | 5/8(ごぶ） | 鉄骨用 | 18x40x12t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ45ｘ3.0t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ45ｘ4.5t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ45ｘ6t | S45C(H)材 |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ50ｘ3.2t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ50ｘ4.5t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17ｘ50ｘ6.0t | |
| M16 | 5/8(ごぶ） | 木材用 | 18ｘ52ｘ3.2t | |
| M16 | 5/8(ごぶ） | 木材用 | 18ｘ52ｘ4.5t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17x60x3.2t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17x60x4.5t | 別作 |
| M16 | 5/8(ごぶ） | 特殊サイズ | 17x60x5.0t | |
| M16 | 5/8(ごぶ） | 特殊サイズ | 18x60x6.0t | |
| M18 | ISO 小型 | 19ｘ30ｘ3.0t | ||
| M18 | JIS 小型 | 19ｘ32ｘ2.6t | ||
| M18 | ISO 磨 | 19ｘ34ｘ3.0t | 特殊品 | |
| M18 | ISO | 20ｘ34ｘ3.2t | ||
| M18 | JIS 磨 | 19ｘ36ｘ2.6t | ||
| M18 | JIS | 20ｘ36ｘ3.2t | ||
| M18 | ハイテン用 | 19ｘ36ｘ4.5t | S45C(H)材 | |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M20 | 3/4(ろくぶ） | ISO 小型 | 21ｘ34ｘ3.0t | |
| M20 | 3/4(ろくぶ） | JIS 小型 | 21ｘ36ｘ2.6t | |
| M20 | 3/4(ろくぶ） | ISO磨 | 21ｘ37ｘ3.0t | 特殊品 |
| M20 | 3/4(ろくぶ） | ISO | 22ｘ37ｘ3.2t | |
| M20 | 3/4(ろくぶ） | JIS | 22ｘ40ｘ3.2t | |
| M20 | 3/4(ろくぶ） | ハイテン用 | 21ｘ40ｘ4.5t | S45C(H)材 |
| M20 | 3/4(ろくぶ） | ウィット | 22ｘ45ｘ3.2t | |
| M20 | 3/4(ろくぶ） | ウィット | 22ｘ45ｘ4.5t | |
| M20 | 3/4(ろくぶ） | ウィット | 22ｘ45ｘ6t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 21ｘ50ｘ3.2t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 22ｘ50ｘ4.5t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 22ｘ50ｘ6.0t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 22ｘ50ｘ8.0t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 22ｘ50ｘ9.0t | |
| M20 | 3/4(ろくぶ） | 鉄骨用 | 22ｘ50ｘ12t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 21ｘ60ｘ3.2t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 21ｘ60ｘ5.0t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 21ｘ60ｘ6.0t | |
| M20 | 3/4(ろくぶ） | 木材用 | 22ｘ62ｘ4.5t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 22ｘ70ｘ6.0t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 22ｘ72ｘ6.0t | |
| M20 | 3/4(ろくぶ） | 特殊サイズ | 21ｘ75ｘ5.0t | |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M22 | 7/8(ななぶ） | ISO小型 | 23ｘ37ｘ3.0t | |
| M22 | 7/8(ななぶ） | ISO磨 | 23ｘ39ｘ3.0t | 特殊品 |
| M22 | 7/8(ななぶ） | ISO | 24ｘ39ｘ3.2t | |
| M22 | 7/8(ななぶ） | JIS 小型 | 23.5ｘ40ｘ3.2t | |
| M22 | 7/8(ななぶ） | JIS M22 | 24ｘ44ｘ3.2t | |
| M22 | 7/8(ななぶ） | JIS W7/8 | 24ｘ44ｘ4.5t | |
| M22 | 7/8(ななぶ） | ハイテン用 | 23ｘ44ｘ6.0t | S45C(H)材 |
| M22 | 7/8(ななぶ） | ウィット | 24ｘ50ｘ3.2t | |
| M22 | 7/8(ななぶ） | 鉄骨用 | 24x60x4.5t | |
| M22 | 7/8(ななぶ） | 鉄骨用 | 24x60x6.0t | |
| M22 | 7/8(ななぶ） | 鉄骨用 | 24x60x8.0t | |
| M22 | 7/8(ななぶ） | 鉄骨用 | 24x60x9.0t | |
| M22 | 7/8(ななぶ） | 鉄骨用 | 24x60x12t | |
| M24 | ISO小型 | 25ｘ39ｘ4.0t | ||
| M24 | JIS 小型 | 25.5ｘ44ｘ3.2t | ||
| M24 | ISO磨 | 25ｘ44ｘ4.0t | 特殊品 | |
| M24 | ISO | 26ｘ44ｘ4.5t | ||
| M24 | JIS磨 | 25.5ｘ48ｘ4.0t | 特殊品 | |
| M24 | JIS | 26ｘ48ｘ4.5t | ||
| M24 | ハイテン用 | 25ｘ48ｘ6.0t | S45C(H)材 | |
| M24 | 特殊サイズ | 25ｘ50ｘ6t | ||
| M24 | 特殊サイズ | 25ｘ60ｘ4.5t | ||
| M24 | 特殊サイズ | 25ｘ60ｘ6.0t | ||
| M24 | 鉄骨用 | 27x70x4.5t | ||
| M24 | 鉄骨用 | 27x70x6.0t | ||
| M24 | 鉄骨用 | 27x70x8.0t | ||
| M24 | 鉄骨用 | 27x70x9.0t | ||
| M24 | 鉄骨用 | 27x70x12t | ||
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M27 | 1"(インチ） | ISO小型 | 28ｘ44ｘ4.0t | |
| M27 | 1"(インチ） | ISO磨 | 28ｘ50ｘ4.0t | 特殊品 |
| M27 | 1"(インチ） | ISO | 30ｘ50ｘ4.5t | |
| M27 | 1"(インチ） | JIS磨 | 28.5ｘ52ｘ4.0t | 特殊品 |
| M27 | 1"(インチ） | JIS | 28ｘ52ｘ4.5t | |
| M27 | 1"(インチ） | ハイテン用 | 28.5ｘ52ｘ6.0t | S45C(H)材 |
| M27 | 1"(インチ） | ハイテン用 | 28.5ｘ56ｘ6.0t | S45C(H)材 |
| M27 | 1"(インチ） | ウィット | 28ｘ57ｘ3.2t | |
| M27 | 1"(インチ） | 特殊サイズ | 28ｘ80ｘ6.0t | 特殊品 |
| M30 | 1"-1/8(インチ いちぶ） | ISO小型 | 31ｘ50ｘ4.0t | |
| M30 | 1"-1/8(インチ いちぶ） | ISO磨 | 31ｘ56ｘ4.0t | 特殊品 |
| M30 | 1"-1/8(インチ いちぶ） | ISO | 33ｘ56ｘ4.5t | |
| M30 | 1"-1/8(インチ いちぶ） | JIS磨 | 31.5ｘ58ｘ4.5t | 特殊品 |
| M30 | 1"-1/8(インチ いちぶ） | JIS | 33ｘ58ｘ4.5t | |
| M30 | 1"-1/8(インチ いちぶ） | ハイテン用 | 33ｘ58ｘ6.0t | |
| M30 | 1"-1/8(インチ いちぶ） | ウィット | 33ｘ65ｘ3.2t | |
| M30 | 1"-1/8(インチ いちぶ） | 特殊サイズ | 31ｘ66ｘ5t | |
| M33 | 1"-1/4(インチ にぶ） | ISO磨 | 34ｘ60ｘ5.0t | 特殊品 |
| M33 | 1"-1/4(インチ にぶ） | ISO | 36ｘ60ｘ6.0t | |
| M33 | 1"-1/4(インチ にぶ） | JIS | 34.5ｘ62ｘ4.5t | 特殊品 |
| M33 | 1"-1/4(インチ にぶ） | JIS | 36ｘ62ｘ4.5t | |
| M33 | 1"-1/4(インチ にぶ） | ハイテン用 | 36ｘ62ｘ6.0t | S45C(H)材 |
| M33 | 1"-1/4(インチ にぶ） | ウィット | 36ｘ70ｘ3.2t | |
| M36 | 1"-3/8(インチ さんぶ） | ISO小型 | 37ｘ60ｘ5.0t | 特殊品 |
| M36 | 1"-3/8(インチ さんぶ） | ISO磨 | 37ｘ66ｘ5.0t | 特殊品 |
| M36 | 1"-3/8(インチ さんぶ） | ISO | 39ｘ66ｘ6.0t | |
| M36 | 1"-3/8(インチ さんぶ） | JIS磨 | 38ｘ68ｘ5.0t | 特殊品 |
| M36 | 1"-3/8(インチ さんぶ） | JIS | 39ｘ68ｘ6.0t | |
| M36 | 1"-3/8(インチ さんぶ） | ハイテン用 | 39ｘ68ｘ6.0t | S45C(H)材 |
| M39 | 1"-1/2(インチ はん） | ISO磨 | 40ｘ72ｘ6.0t | 特殊品 |
| M39 | 1"-1/2(インチ はん） | ISO | 42ｘ72ｘ6.0t | |
| M39 | 1"-1/2(インチ はん） | JIS磨 | 41ｘ72ｘ5.0t | 特殊品 |
| M39 | 1"-1/2(インチ はん） | JIS | 42ｘ72ｘ6.0t | |
| M39 | 1"-1/2(インチ はん） | ハイテン用 | 42ｘ72ｘ6.0t | S45C(H)材 |
| M42 | 1"-5/8(インチ ごぶ） | JIS磨 | 44ｘ78ｘ6.0t | |
| M42 | 1"-5/8(インチ ごぶ） | JIS | 45ｘ78ｘ6.0t | |
| M42 | 1"-5/8(インチ ごぶ） | ISO | 45ｘ78ｘ7.0t | |
| M42 | 1"-5/8(インチ ごぶ） | ハイテン用 | 45ｘ78ｘ6.0t | S45C(H)材 |
| ミリ呼びサイズ | ウィット呼び | 適用規格 | ドブ 丸ワッシャー サイズ 実寸 | 備考 |
| 両方で使用できない内径の物もあります。 | 内径ｘ外径ｘ厚み | |||
| M45 | 1"-3/4(インチ ろくぶ） | JIS磨 | 47ｘ82ｘ6.0t | 別作 |
| M45 | 1"-3/4(インチ ろくぶ） | ハイテン用 | 48ｘ82ｘ6.0t | S45C(H)材 |
| M45 | 1"-3/4(インチ ろくぶ） | ISO | 48ｘ85ｘ7.0t | |
| M48 | 1"-7/8(インチ ななぶ） | JIS磨 | 50ｘ88ｘ6.0t | 特殊品 |
| M48 | 1"-7/8(インチ ななぶ） | JIS | 51ｘ88ｘ6.0t | |
| M48 | 1"-7/8(インチ ななぶ） | ISO | 52ｘ92ｘ8.0t | |
| M48 | 1"-7/8(インチ ななぶ） | ハイテン用 | 51ｘ88ｘ6.0t | S45C(H)材 |
| M52 | 2"(2インチ） | JIS磨 | 54ｘ95ｘ6.0t | 別作 |
| M52 | 2"(2インチ） | ハイテン用 | 55ｘ95ｘ6.0t | S45C(H)材 |
| M52 | 2"(2インチ） | ISO | 56ｘ98ｘ8.0t | |
| M56 | ISO | 62ｘ105ｘ9.0t | ||
| M60 | ISO | 66ｘ110ｘ9.0t | ||
| M64 | 2"-1/2(2インチ はん） | JIS磨 | 67ｘ115ｘ8.0t | 別作 |
| M64 | ISO | 70ｘ115ｘ9.0t | ||
| M68 | ISO | 74ｘ120ｘ10t | ||
| M72 | 2"-3/4(2インチ ろくぶ） | JIS磨 | 73ｘ125ｘ8t | 別作 |
| M72 | ISO | 78ｘ125ｘ10t | ||
| M76 | JIS磨 | 80ｘ132ｘ8t | 別作 | |
| M76 | ISO | 82ｘ135ｘ10t | ||
| M80 | ISO | 86ｘ140ｘ12t | ||
| M85 | ISO | 91ｘ150ｘ12t | 別作 | |
| M90 | ISO | 96ｘ160ｘ12t | ||
| ミリ呼びサイズ | ウィット呼び | 適用規格 | G x C x t | 備考 |
KEYWORDS : 溶融亜鉛メッキ丸座金,ドブ丸ワッシャー,ドブメッキ丸ワッシャー
・単価等、詳しくはお問合せください。
